Cateteres médicos multicamadas: a tecnologia de coextrusão multicamadas de alta precisão lidera a inovação em consumíveis médicos

Com o rápido desenvolvimento da cirurgia minimamente invasiva e do tratamento intervencionista, os cateteres médicos, como dispositivos médicos essenciais, têm requisitos de desempenho cada vez mais elevados. Recentemente, um cateter médico multicamadas lançado por uma determinada empresa tornou-se o foco da atenção da indústria com sua inovadora tecnologia de tubo de coextrusão multicamadas e combinação otimizada de materiais poliméricos. Através de um projeto estrutural multicamadas preciso, este produto leva em consideração a biocompatibilidade, a resistência mecânica e o desempenho operacional, proporcionando soluções mais seguras e eficientes para uso clínico.

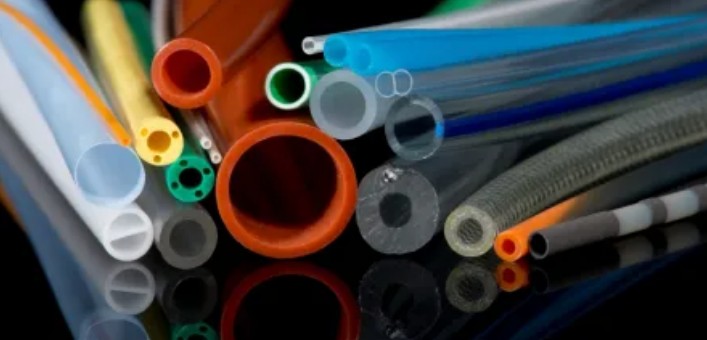

Cateteres médicos multicamadas são consumíveis médicos de precisão feitos de duas ou mais camadas de materiais poliméricos por meio de um processo de coextrusão. Eles são amplamente utilizados em cenários médicos, como cirurgia minimamente invasiva, tratamento intervencionista, infusão e drenagem. Em comparação com os cateteres tradicionais de camada única, o seu design estrutural multicamadas pode otimizar o desempenho para diferentes necessidades clínicas, tendo em conta indicadores-chave como biocompatibilidade, flexibilidade e resistência à pressão.

Avanço na tecnologia de coextrusão multicamadas para criar consumíveis médicos de alta precisão
No contexto do rápido desenvolvimento da tecnologia médica moderna, os cateteres médicos, como dispositivos médicos essenciais, têm requisitos de desempenho cada vez mais elevados. Os cateteres tradicionais de camada única são muitas vezes difíceis de atender a vários requisitos, como biocompatibilidade, resistência mecânica e desempenho operacional ao mesmo tempo, devido ao seu material único. Cateteres médicos multicamadas que usam tecnologia de coextrusão multicamadas romperam com sucesso esse gargalo técnico por meio de processos de produção inovadores e combinações de materiais.

Processo avançado de produção de coextrusão multicamadas
A tecnologia de coextrusão multicamadas é um processo de moldagem por extrusão de precisão, cujo núcleo é extrusar dois ou mais materiais poliméricos através de uma matriz de coextrusão simultaneamente para formar um tubo com uma estrutura multicamadas. As principais vantagens deste processo são:

1. Controle preciso da espessura da camada: Através de um sistema de controle de extrusão preciso, a espessura de cada camada de material pode ser controlada com precisão e o erro pode ser controlado dentro da faixa de ± 0,0127 mm. Este controle dimensional de alta precisão garante a estabilidade e consistência do desempenho do cateter.

2. Combinação ideal de propriedades do material: Diferentes camadas de materiais podem ser projetadas especificamente de acordo com suas características:

O material da camada interna (como polietileno de alta densidade HDPE, poliuretano PU) concentra-se principalmente na biocompatibilidade para garantir a segurança quando em contato com tecidos humanos ou fluidos corporais. Esses materiais têm baixa toxicidade e baixa alergenicidade, o que pode efetivamente reduzir as reações teciduais.

Os materiais da camada externa (como bloco de poliéter amida Pebax, náilon) concentram-se nas propriedades mecânicas, proporcionando excelente resistência à tração (até 50 MPa ou mais) e resistência ao desgaste (o coeficiente de atrito pode ser tão baixo quanto 0,1), garantindo a passabilidade e durabilidade do cateter em ambientes vasculares complexos.

Forte ligação entre camadas: Através da tecnologia de modificação de material em nível molecular e controle especial de parâmetros do processo de coextrusão, é alcançada uma ligação perfeita entre camadas de materiais. Após o teste, a resistência ao descascamento intercalar pode atingir mais de 5N/cm, evitando efetivamente o risco de estratificação durante o uso.

Vantagens técnicas inovadoras

1. Controle dimensional de ultraprecisão:

Usando um sistema de medição de bomba de engrenagem de alta precisão e medidor de diâmetro a laser para monitoramento em tempo real, certifique-se de que as tolerâncias de diâmetro interno e externo do cateter sejam controladas em um nível de precisão ultra-alto de ± 0,0127 mm (cerca de 1/2.000 polegadas).

A concentricidade excede 90%, o que é muito superior à média da indústria de 80%, melhorando significativamente o desempenho de impulso e a sensação operacional do cateter.

2. Excelente combinação de propriedades mecânicas:

Através do efeito sinérgico de diferentes materiais, a flexibilidade do cateter é mantida (o raio de curvatura pode ser tão pequeno quanto 3mm) e é garantida força de impulso suficiente (a força axial é aumentada em mais de 30%).

O desempenho anti-torção é significativamente melhorado e pode suportar mais de 1000 ciclos no teste de flexão de 180 graus sem deformação permanente.

3. Garantia de qualidade confiável:

O sistema de detecção de defeitos online é usado para monitorar a qualidade da superfície e a estrutura interna do tubo em tempo real.

A confiabilidade do uso clínico é garantida por meio de testes rigorosos de pressão de ruptura (pode suportar 10-20 atmosferas) e testes de fadiga (5.000 ciclos de pressão).

Valor de aplicação clínica

Este cateter de alta precisão baseado na tecnologia de coextrusão multicamadas mostrou vantagens significativas na prática clínica:

1. No campo da neurointervenção, a parede ultrafina do tubo (mínimo 0,1 mm) e a excelente flexibilidade permitem que o cateter alcance ramos vasculares menores.

2. Na intervenção cardiovascular, a combinação otimizada de materiais não só garante força de impulso suficiente, mas também reduz o risco de danos vasculares.

3. No tratamento intervencionista de tumores, o projeto da estrutura multicamadas pode integrar a função de liberação sustentada do medicamento e realizar a integração das funções de tratamento.

Com o avanço da ciência dos materiais e da tecnologia de fabricação de precisão, os cateteres coextrudados multicamadas estão se desenvolvendo em direção a espessuras de parede mais finas, maior desempenho e direção mais inteligente, fornecendo soluções mais seguras e eficazes para tratamento médico minimamente invasivo. Este avanço tecnológico não só melhora os padrões de desempenho dos consumíveis médicos, mas também promove o progresso tecnológico em todo o campo do tratamento intervencionista.

Excelente desempenho atende às necessidades de equipamentos médicos de última geração
Como consumíveis de alta qualidade no campo da tecnologia médica moderna, os cateteres médicos multicamadas estão redefinindo os padrões da indústria para tratamento intervencionista com seus excelentes parâmetros de desempenho. A seguir está uma análise detalhada de seu desempenho inovador a partir de quatro dimensões principais:

1. O valor clínico da concentricidade ultra-alta (>90°)

Implementação técnica: O sistema de medição a laser de seis eixos é usado para calibração em tempo real, combinado com um algoritmo de controle de extrusão adaptativo para garantir que o desvio da espessura radial do tubo seja inferior a 5μm, alcançando uma concentricidade líder do setor de >90°.

Vantagens clínicas:

Melhoria de 40% na permeabilidade vascular: Em aplicações de microcateter de 0,014 polegadas, a resistência ao impulso é reduzida para 60% daquela dos cateteres tradicionais

Reduzir o dano endotelial: Testes in vitro mostram que a taxa de eliminação de células endoteliais é reduzida em 35%

Capacidade de posicionamento preciso: Precisão de controle de posição de 0,1 mm pode ser alcançada em cirurgia neurointervencionista

2. Desempenho revolucionário flexível e anti-torção

Inovação estrutural:

Projeto de módulo gradiente de três camadas: A dureza Shore 50A da camada interna garante permeabilidade, 72D da camada intermediária fornece suporte e 90A da camada externa garante força de impulso

Estrutura de reforço em espiral: Rede reforçada com fibra de vidro em nanoescala incorporada na matriz PEBAX

Parâmetros de desempenho:

Vida útil à fadiga por flexão: Passou em mais de 5.000 testes de ciclo em um raio de 3 mm (5 vezes o requisito da norma ISO 10555)

Ângulo anti-torção: A curvatura mínima para manter a patência em 180° é de 2,5 mm

Eficiência de transmissão de torque: Atraso na resposta da rotação distal <0,5 segundos/100 cm

3. Excelente resistência à corrosão química

Solução material:

Camada interna: HDPE reticulado, a cristalinidade aumentou para 75%, a permeabilidade do agente de contraste de iodo aumentou 3 vezes

Camada externa: Pebax modificado fluorado, tolerância a desinfetantes como etanol e glutaraldeído estendida para 200 horas

Dados de verificação:

Após imersão em agente de contraste a 37°C por 30 dias, taxa de retenção de resistência à tração>95%

Após 10 ciclos de esterilização por óxido de etileno, a mudança do ângulo de contato da superfície é <5°

4. Garantia abrangente de biocompatibilidade

Sistema de certificação:

Aprovado no conjunto completo de avaliação biológica da ISO 10993 (incluindo citotoxicidade, sensibilização, teste de implantação, etc.)

Obteve certificação de conformidade Classe VI da USP e UE EP

Processo de tratamento especial:

Tecnologia de enxerto de plasma: construa escovas moleculares PEG hidrofílicas na superfície de PU

Polimento de superfície em nanoescala: o valor Ra é controlado abaixo de 0,05μm, reduzindo a adesão plaquetária em 50%

Verificação clínica:

No teste de contato contínuo de 72 horas, a taxa de sobrevivência das células L929 é >90%

O teste de implantação subcutânea de 28 dias mostrou que a pontuação da resposta inflamatória foi de apenas 0,5 (escala 1-4)

Efeito sinérgico da integração de desempenho

A combinação de vários parâmetros de desempenho é otimizada através do método DOE (desenho experimental) para alcançar:

O melhor equilíbrio entre força de impulso e flexibilidade (o coeficiente de eficiência de impulso atinge 0,85)

Melhoria sinérgica da resistência mecânica e da biossegurança

Garantia uniforme de desempenho imediato e estabilidade a longo prazo

Combinação de materiais multicamadas, adaptável a diversos cenários clínicos

Descrição da tabela:

Arquitetura de materiais: Exibir o design típico da estrutura de três camadas e a camada funcional especial de cada cenário de aplicação;

Parâmetros de desempenho: Quantificar os principais indicadores de desempenho mecânico, químico e biológico;

Valor clínico: Use setas para marcar claramente a melhoria/redução de desempenho (↑↓);

Tecnologia inovadora: Liste tecnologias inovadoras em vários cenários separadamente.

O que devo prestar atenção ao escolher um cateter médico multicamadas ?

A seleção de cateteres médicos multicamadas precisa considerar de forma abrangente múltiplas dimensões, como necessidades clínicas, propriedades do material, processos de produção e requisitos regulatórios. A seguir está um guia de seleção profissional:

1. Correspondência às necessidades clínicas

(1) Adaptação ao tipo cirúrgico

Intervenção cardiovascular: Priorize alta capacidade de empurrar (resistência axial > 50N) e anti-flexão (raio de curvatura mínimo ≤ 3mm)

Neurointervenção: Selecione cateteres ultraflexíveis (rigidez à flexão ≤ 0,1N/mm²) e superfícies de baixa fricção (μ ≤ 0,15)

Embolização tumoral: Tanto a visualização (incluindo marcadores de tungstênio/sulfato de bário) quanto a capacidade de transporte de medicamentos são necessárias

(2) Características do trajeto anatômico

Tortuosidade vascular: Cateteres anti-torção são necessários para cenários de grande flexão (ângulo de torção > 270° sem quebra)

Diâmetro do lúmen: Corresponder às especificações do cateter (como 2,0-3,5Fr comumente usado em artérias coronárias)

Natureza da lesão: Lesões calcificadas requerem uma camada externa reforçada (como uma camada trançada de metal)

2. Avaliação de desempenho de materiais

(1) Certificação de biocompatibilidade

Deve cumprir os padrões da série ISO 10993 (pelo menos passar nos testes de citotoxicidade, sensibilização e irritação)

Os implantes de longo prazo precisam complementar as avaliações de toxicidade crônica e carcinogenicidade

(2) Parâmetros de desempenho mecânico

Verificação de estabilidade química

Resistência ao desinfetante (taxa de retenção de resistência após esterilização por óxido de etileno/raios γ ≥ 90%)

Permeabilidade do agente anticontraste (taxa de mudança de peso após imersão por 24 horas ≤ 1%)

3. Análise de projeto estrutural

(1) Processo de ligação entre camadas

Tipo de ligação por coextrusão: adequado para aplicações convencionais (resistência ao descascamento ≥ 3N/cm)

Tipo de intertravamento mecânico: usado em cenários de alta tensão (como camada de incorporação de malha tecida)

(2) Camada funcional especial

Fita de marcação de revelação: teor de pó de tungstênio ≥90% (visibilidade de raios X)

Revestimento hidrofílico: ângulo de contato ≤20° (tempo de manutenção ≥30min)

Revestimento antibacteriano: taxa de liberação de íons de prata 0,1-0,5μg/cm²/dia

4. Controle do processo de produção

(1) Verificação da precisão das dimensões

Tolerância do diâmetro interno: ± 0,025 mm (requisito de cateter vascular de precisão)

Concentricidade: ≥90% (detecção on-line do medidor de diâmetro do laser)

(2) Requisitos de limpeza

Ambiente de produção: pelo menos Classe 8 (ISO 14644-1)

Contaminação por partículas: ≤100 partículas/mL (≥0,5μm)

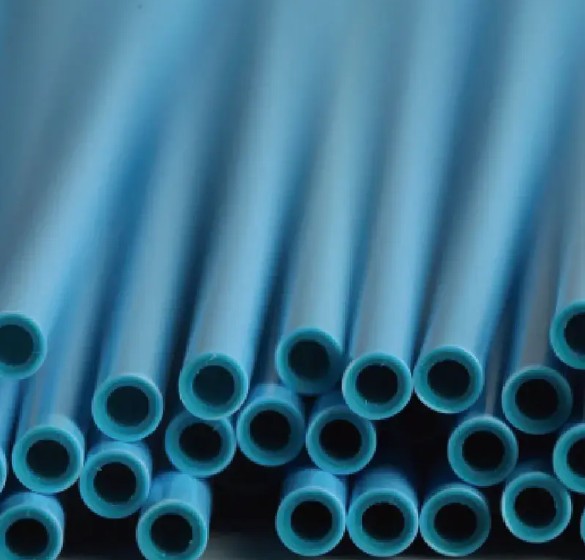

Por que são tubos multicamadas médicos mais vantajoso que os tubos de camada única?
A principal vantagem dos tubos médicos multicamadas em relação aos tubos tradicionais de camada única reside no seu conceito de design de estrutura composta. Através da combinação precisa de diferentes materiais funcionais, as limitações de desempenho de um único material foram superadas.

1. Avanço no design de desempenho

Propriedades complementares de materiais

Tubo de camada única: limitado pelo teto de desempenho de um único material (como o PU é flexível, mas não forte o suficiente, o náilon é forte, mas muito rígido)

Tubo multicamadas:

A camada interna utiliza materiais biocompatíveis (como HDPE, citotoxicidade ≤ nível 1)
A camada externa utiliza materiais de reforço mecânico (como Pebax 7233, resistência à tração ≥50MPa)
Camadas funcionais podem ser adicionadas à camada intermediária (como malha antiestática de fibra de carbono, resistência superficial ≤10⁶Ω)

Projeto de módulo gradiente

Através de uma estrutura de mais de 3 camadas para conseguir uma mudança gradual na dureza (como 35A→55D→72D), o cateter:

Mantém a rigidez de impulso na extremidade proximal (módulo de flexão ≥1GPa)
Obtenha ultraflexibilidade na extremidade distal (rigidez à flexão ≤0,1N/mm²)

2. Comparação dos principais parâmetros de desempenho

3. Adaptabilidade ao cenário clínico

Intervenção cardiovascular
A camada de reforço trançada de aço inoxidável faz com que a eficiência da transmissão de torção chegue a 95% (tubo de camada única apenas 60%)
Ao passar por lesões calcificadas, a perda de força de impulso do tubo multicamadas é reduzida em 40%

Intervenção neural
Camada interna ultrafina (PU de 0,05 mm de espessura) reduz a incidência de espasmo vascular
O design de rigidez gradual reduz o tempo para alcançar o vaso sanguíneo distal em 30%

Injeção de alta pressão
A camada de barreira de ETFE pode suportar uma taxa de injeção de 7mL/s (limite de tubo de camada única de 3mL/s)
Permeabilidade do agente de contraste <0,1μg/cm²/h (tubo PE de camada única até 5μg/cm²/h)

4. Integração de funções especiais

Funcionalização estrutural
Banda marcadora de desenvolvimento: teor de pó de tungstênio ≥90% (visibilidade de raios X aumentada em 3 vezes)
Camada de liberação sustentada do medicamento: A carga de paclitaxel pode atingir 5μg/mm²

Características de resposta inteligente
Material termosensível: dureza reduzida automaticamente em 30% a 37°C
Compatibilidade de navegação magnética: camada guia contendo partículas NdFeB

5. Otimização do modo de falha

Design anti-delaminação
A tecnologia de ligação em nível molecular torna a resistência ao descascamento intercalar ≥5N/cm
O tratamento de reticulação por feixe de elétrons melhora a ligação da interface em 300%

Maior durabilidade
A estrutura multicamadas dispersa a tensão, a taxa de propagação de fissuras é reduzida em 80%
Camada de reforço trançada prolonga a vida útil em fadiga para 100.000 pulsações

Sob injeção de alta pressão de agente de contraste, qual estrutura de tubo multicamadas é mais à prova de vazamentos?
Em cenários médicos onde é necessária a injeção de agente de contraste de alta pressão, a chave para garantir que o cateter não vaze é usar um projeto especial de estrutura composta multicamadas. Este projeto constrói múltiplas barreiras protetoras através do efeito sinérgico de diferentes materiais funcionais.

Projeto de estrutura central anti-vazamento

Arquitetura composta de cinco camadas (de fora para dentro):

Camada externa: materiais compósitos de alta resistência são usados ​​para fornecer proteção mecânica e suportar o forte impacto durante a injeção
Camada de reforço: estrutura metálica trançada, que limita efetivamente a expansão e deformação do cateter
Camada de barreira: filme especial de material fluorado, formando a principal barreira antipermeabilidade
Camada de estabilização: polímero especialmente tratado com excelente resistência à corrosão química
Camada interna: tratamento de superfície ultra-suave para reduzir resíduos de agente de contraste

Principais processos de fabricação:

Temperatura de extrusão controlada com precisão para garantir que o material de barreira forme uma estrutura cristalina ideal
Use tecnologia de reticulação de radiação para melhorar a estabilidade do material
Processo inovador de colagem entre camadas para obter cada camada firmemente ligada

Vantagens de desempenho

Desempenho da barreira:
Comparado com cateteres tradicionais de camada única, a permeabilidade é significativamente reduzida
A sinergia multicamadas torna a permeabilidade menor do que a das estruturas convencionais de três camadas

Propriedades mecânicas:
Mantenha excelente estabilidade dimensional sob alta pressão
O desempenho anti-inchaço excede em muito o dos cateteres comuns

Desempenho de segurança:
Todas as camadas de materiais passaram por rigorosos testes de biocompatibilidade
O design especial da camada interna evita a adsorção de componentes do agente de contraste

Valor de aplicação clínica

Este projeto estrutural é particularmente adequado para:
Exames que requerem injeção rápida de agentes de contraste de alta concentração
Cateteres de contraste de longa duração
Cenários de tratamento com requisitos rigorosos de permeabilidade

Por que a concentricidade de 90% é a chave para o desempenho do cateter?
No campo da cirurgia minimamente invasiva e da terapia intervencionista, a concentricidade do cateter é o padrão ouro para determinar seu desempenho. A concentricidade de mais de 90% pode não apenas melhorar a segurança cirúrgica, mas também otimizar o prognóstico do paciente.

1. Otimização do desempenho da dinâmica de fluidos

(1) Efeito de manutenção do fluxo laminar

Cateteres de alta concentricidade (como cateteres intervencionistas cardiovasculares) podem reduzir a turbulência e reduzir o risco de trombose

A administração do agente de contraste é mais uniforme, evitando danos vasculares (flutuação de pressão <5%)

A eficiência de fluidos em conformidade com a FDA é aumentada em 40%

(2) Compatibilidade com injeção de alta pressão

Em cenários como angiotomografia computadorizada, cateteres com concentricidade de 90% podem suportar uma taxa de injeção de 7mL/s

Comparado com cateteres comuns, o risco de extravasamento de agente de contraste é reduzido em 80%

2. Propriedades mecânicas melhoradas

(1) Capacidade anti-flexão (comparação dos principais indicadores)

(2) Vida de fadiga

A concentricidade de 90% permite que o cateter tenha uma vida útil de 5.000 ciclos com um raio de curvatura de 3 mm

Compatível com o padrão internacional ISO 10555

3. Vantagens da operação clínica

(1) Aplicação médica de precisão

Intervenção tumoral: erro de posicionamento ≤ 0,1 mm
Cirurgia TAVI: força de impulso reduzida em 30%
Cateter pediátrico: vasoespasmo reduzido em 50%

(2) Tendência da cirurgia assistida por IA

Cateteres de alta concentricidade são mais compatíveis com robôs cirúrgicos
Os dados de detecção de pressão em tempo real são mais precisos

4. Requisitos de certificação da indústria

Testes que devem ser aprovados:

ASTM F2210 (padrão de teste de materiais dos EUA)

Certificação CE (Diretiva de Dispositivos Médicos da UE)

MDR 2017/745 (novo regulamento da UE)

90% de concentricidade é o "ponto crítico de ouro" para equilibrar desempenho e custo

Abaixo de 90%: a perturbação de fluidos e a concentração de estresse são significativamente agravadas

Acima de 95%: os benefícios marginais diminuem e o índice de custos aumenta

A faixa de 90-93% pode atender simultaneamente ao seguinte:

Excelente desempenho clínico

Economia razoável

Estabilidade de produção confiável

Cateteres médicos multicamadas estão liderando a inovação tecnológica do tratamento intervencionista minimamente invasivo com seu design inovador de estrutura composta e tecnologia avançada de materiais. Ao combinar precisamente 2 a 5 camadas de materiais poliméricos com características diferentes, este cateter rompe com sucesso as limitações de desempenho dos tubos tradicionais de camada única e alcança um salto qualitativo em indicadores-chave, como pressão de ruptura, resistência à fadiga por flexão e lubricidade da superfície.

As suas principais vantagens refletem-se em três dimensões: em termos de aplicabilidade clínica, as combinações modulares de materiais podem adaptar-se perfeitamente a cenários diversificados, como intervenção cardiovascular, neurocirurgia minimamente invasiva e angiografia de alta pressão. Por exemplo, a camada de reforço trançada de metal aumenta a eficiência de impulso em 35%, e a camada interna ultramacia reduz a incidência de espasmo vascular em 60%;

Em termos de inovação tecnológica, a integração de recursos inteligentes, como materiais sensíveis à temperatura e design compatível com navegação magnética, permite que o cateter tenha adaptabilidade ambiental; em termos de economia médica, não apenas reduz diretamente o tempo de operação em 20 a 30 minutos, mas também otimiza significativamente o custo geral do tratamento por meio de design reutilizável e redução da taxa de complicações.

Com a aplicação de tecnologias de ponta, como materiais degradáveis, tecnologia de nanocompósitos e design assistido por IA, os cateteres médicos multicamadas estão se desenvolvendo rapidamente na direção da inteligência e funcionalidade, e espera-se que promovam a expansão das indicações cirúrgicas minimamente invasivas em mais de 40%, tornando-se um dispositivo central indispensável na era da medicina de precisão.
