Para que é usado o tubo termorretrátil？

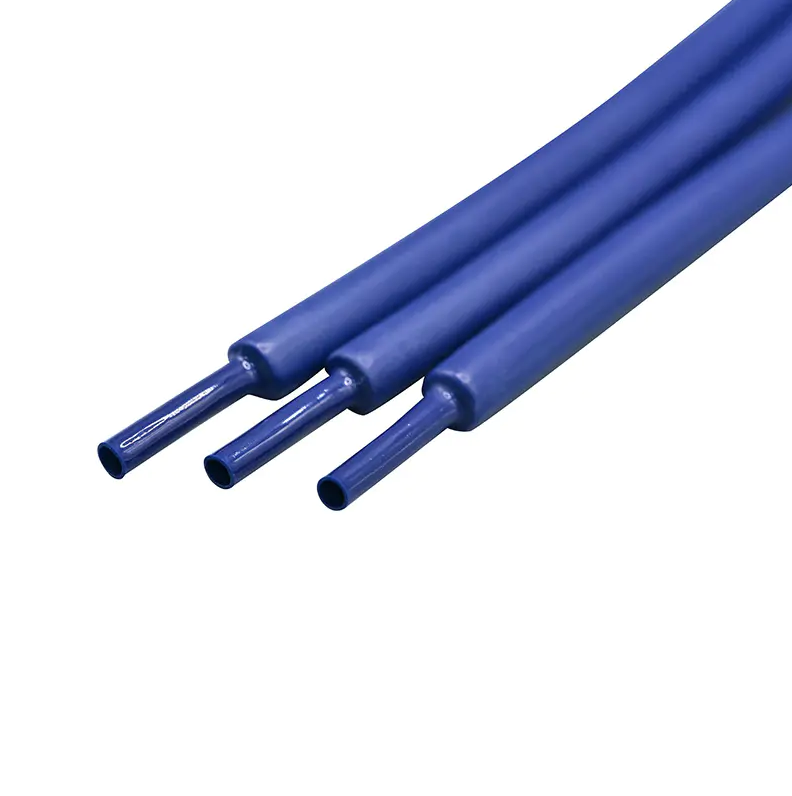

Tubo termorretrátil é um tubo termoplástico que se contrai quando exposto ao calor, formando uma capa protetora apertada em torno de fios, componentes ou dispositivos médicos . É usado principalmente para isolamento elétrico, proteção mecânica, alívio de tensão, agrupamento e vedação — e em aplicações médicas, desempenha um papel crítico na construção de cateteres, encapsulamento de dispositivos e controle dimensional preciso de conjuntos de tubos.

Funções principais de Tubo termorretrátil

A tubulação termorretrátil atende a uma ampla gama de funções funcionais em todos os setores. A compreensão dessas aplicações principais ajuda engenheiros e projetistas a escolher o material e a espessura de parede corretos para suas necessidades específicas.

• Isolamento elétrico: Cobre condutores expostos, juntas de solda e terminais para evitar curtos-circuitos e proteger contra tensões de até vários quilovolts, dependendo da espessura da parede.
• Proteção mecânica: Protege cabos e componentes contra abrasão, produtos químicos, radiação UV e entrada de umidade.
• Alívio de tensão: Reduz a tensão nos pontos de entrada dos cabos, prolongando a vida útil dos conectores ao distribuir as forças de flexão por uma área maior.
• Agrupamento e organização: Agrupa vários fios ou tubos em uma montagem única e gerenciável.
• Identificação e codificação por cores: Disponível em diversas cores para rotulagem de circuitos, permitindo uma manutenção rápida e sem erros.
• Vedação: Variantes com revestimento adesivo criam vedações ambientais à prova d'água em torno de emendas e conectores.


Tubo termorretrátil na fabricação de dispositivos médicos

A indústria médica representa um dos ambientes de aplicação mais exigentes para tubos termorretráteis. Aqui, não é apenas uma capa protetora – é um componente projetado com implicações diretas na segurança do paciente . A tubulação termorretrátil de grau médico é usada nos seguintes processos críticos:

Construção de cateteres e laminação de camadas

O tubo termorretrátil é aplicado durante a montagem do cateter para unir camadas, controlar o diâmetro externo e criar perfis suaves e atraumáticos. Uma haste típica de cateter balão pode usar um processo de encolhimento de camada dupla para laminar uma camada de reforço trançada em um revestimento interno, atingindo pressões de ruptura acima de 20 atm, mantendo a flexibilidade necessária para a navegação vascular.

Formação da ponta e modelagem da extremidade distal

A aplicação precisa de calor através de tubos retráteis permite uma geometria de ponta consistente – crucial para guiar cateteres através de vasculaturas tortuosas. As tolerâncias na formação de pontas médicas são frequentemente mantidas dentro ±0,01mm , exigindo tubos com taxas de contração uniformes e previsíveis em todos os lotes.

Encapsulamento de Sensores e Componentes Eletrônicos

Dispositivos minimamente invasivos frequentemente alojam sensores de pressão, termopares ou elementos de imagem em suas extremidades distais. A tubulação termorretrátil fornece um invólucro biocompatível que protege esses componentes dos fluidos corporais, mantendo o isolamento elétrico durante toda a vida útil do dispositivo.

Engenharia de transição de eixo e gradiente de rigidez

Ao aplicar tubos retráteis de diferentes durezas e espessuras de parede em diferentes zonas ao longo da haste do cateter, os fabricantes projetam um gradiente de flexibilidade controlado – rígido proximalmente para capacidade de empurrar, flexível distalmente para rastreabilidade . Esta técnica é fundamental para o design moderno de cateteres intervencionistas e é uma das vantagens definidoras de trabalhar com especialistas experientes em tubos médicos.

Materiais Comuns e Suas Propriedades

A escolha do material determina a temperatura de encolhimento, flexibilidade, resistência química e biocompatibilidade. A tabela abaixo resume os materiais mais utilizados em contextos médicos e industriais:

Parâmetros principais a serem especificados ao selecionar Tubo termorretrátil

Selecionar a tubulação errada pode resultar em falhas de processamento, delaminação ou não conformidade dimensional. Os seguintes parâmetros devem ser claramente definidos antes da aquisição ou do desenvolvimento do processo:

• Diâmetro interno fornecido (expandido): Deve ser maior que o diâmetro externo do substrato para permitir fácil carregamento sem distorcer o substrato.
• Diâmetro interno recuperado (encolhido): Deve corresponder à dimensão alvo final da montagem acabada após a retração térmica total.
• Espessura da parede recuperada: Determina a resistência mecânica e quanto a tubulação contribui para o DE geral do dispositivo acabado.
• Taxa de encolhimento: As proporções comuns são 2:1, 3:1 e 4:1; proporções mais altas oferecem mais flexibilidade de cobertura de substrato em diâmetros variados.
• Temperatura de ativação: Deve estar alinhado com a tolerância ao calor dos materiais subjacentes e quaisquer adesivos ou revestimentos pré-aplicados.
• Certificação de biocompatibilidade: A conformidade com a ISO 10993 é obrigatória para qualquer material em aplicações médicas de contato com o paciente.

Aplicações Industriais e Aeroespaciais

Além dos dispositivos médicos, os tubos termorretráteis são fundamentais para a fabricação de chicotes de fios na automação automotiva, aeroespacial e industrial. Na indústria aeroespacial, MIL-DTL-23053 rege as especificações de tubos termorretráteis, exigindo retardamento de chama, resistência a fluidos e temperaturas de serviço contínuo de -55°C a 150°C ou acima. As aplicações automotivas usam poliolefina revestida com adesivo para conectores sob o capô à prova de intempéries, onde a vibração e o ciclo térmico impõem estresse mecânico e químico simultaneamente. Na robótica industrial, o encolhimento térmico flexível protege os cabos nas juntas de articulação que podem passar por dezenas de milhões de ciclos de flexão ao longo da vida útil de uma máquina.

Como a LINSTANTE aplica a tecnologia termorretrátil em tubos de polímero médico

LINSTANT dedica-se a tubos de polímero médico desde a sua fundação em 2014, especializando-se em tecnologias de processamento de extrusão, revestimento e pós-processamento para fabricantes de dispositivos médicos em todo o mundo. O trabalho principal da empresa se cruza diretamente com as aplicações de tubos termorretráteis: a construção do eixo do cateter, a laminação do tubo do balão e a engenharia do gradiente de rigidez dependem do tipo de controle preciso do processo de encolhimento que a LINSTANT desenvolveu ao longo de mais de uma década de experiência focada em fabricação.

O portfólio de produtos da LINSTANT atende a todo o espectro de necessidades de construção de cateteres e tubos médicos:

• Tubo extrudado de camada única e multicamada para construção de haste de cateter
• Configurações de lúmen único e multilúmen para designs de cateteres complexos e multifuncionais
• Tubo de balão de camada única, camada dupla e camada tripla — uma aplicação central onde a laminação termorretrátil determina diretamente a resistência ao estouro do balão, o perfil de conformidade e a consistência dimensional
• Bainhas reforçadas em espiral e trançadas projetadas para capacidade de empurrar e transmissão de torque em dispositivos de acesso vascular
• Tubulação em PEEK e poliimida (PI) para aplicações de engenharia exigentes que exigem extrema resistência química e térmica
• Soluções de tratamento de superfície, incluindo revestimentos hidrofílicos, que são frequentemente aplicados após o processo de encolhimento para aumentar a lubricidade em dispositivos vasculares e urológicos

O compromisso da LINSTANT com os fabricantes de dispositivos médicos baseia-se capacidades precisas de desenvolvimento de processos e resultados de produção estáveis e repetíveis — duas qualidades que não são negociáveis quando o tubo termorretrátil funciona como um componente estrutural em dispositivos críticos para a vida, onde a variação dimensional de até mesmo alguns mícrons pode afetar os resultados clínicos.

Melhores práticas para inscrição Tubo termorretrátil em fabricação médica

Alcançar resultados consistentes — especialmente na produção de dispositivos médicos — requer controles de processo disciplinados em todas as etapas da aplicação termorretrátil:

1. Use fontes de calor calibradas: Pistolas de calor, fornos e sistemas de refluxo baseados em mandril devem ser calibrados para ±5°C ou melhor para garantir encolhimento uniforme sem processamento excessivo dos materiais subjacentes.
2. Controle as dimensões do mandril com precisão: O DE do mandril determina o ID recuperado da montagem acabada; a variação dimensional no mandril é uma fonte primária de não conformidade na laminação do cateter.
3. Materiais higroscópicos pré-secos: Materiais como Pebax® absorvem a umidade ambiente, o que pode causar vazios ou defeitos superficiais durante o processamento de encolhimento; a pré-secagem a 60–80°C durante 4–8 horas é uma prática padrão antes do processamento.
4. Valide perfis de contração com inspeção do primeiro artigo: Meça o diâmetro externo recuperado, a espessura da parede e a qualidade da superfície nas primeiras unidades de produção antes de iniciar uma produção completa.
5. Documente e controle as taxas de resfriamento: O resfriamento rápido pode bloquear o estresse residual; o resfriamento gradual e controlado suporta a estabilidade dimensional, particularmente em laminações de cateteres multicamadas, onde diferentes materiais têm diferentes coeficientes de expansão térmica.

Perguntas frequentes sobre tubos termorretráteis

Qual taxa de encolhimento é melhor para laminação de cateteres médicos?

Para a maioria dos processos de laminação de cateteres, um Tubo retrátil PET 2:1 com uma parede recuperada fina (0,0005″–0,002″) é a escolha padrão. Uma proporção de 4:1 é usada quando o diâmetro expandido precisa acomodar uma ampla variedade de tamanhos de substrato, como em instalações que produzem vários tamanhos de cateteres em um acessório compartilhado.

O tubo termorretrátil pode unir as camadas sem adesivo?

Em muitos processos de laminação de cateter, a força compressiva do tubo retrátil — combinada com o calor que amolece as camadas de polímero subjacentes — é suficiente para criar uma ligação laminada sem adesivo separado. No entanto, para aplicações que exigem uma vedação hermética ou onde os materiais da camada são quimicamente incompatíveis, utiliza-se o encolhimento térmico revestido com adesivo ou a coextrusão de camada de ligação.

Todos os tubos termorretráteis são biocompatíveis para uso médico?

Não. ISO 10993 testes – abrangendo citotoxicidade, sensibilização e hemocompatibilidade – são necessários para qualquer material com contato com o paciente. FEP, PTFE e graus específicos de Pebax® e poliolefina estabeleceram perfis de biocompatibilidade, mas é necessária documentação específica do lote para submissões regulatórias aos órgãos de marcação FDA ou CE.

Quão finas podem ser as paredes dos tubos termorretráteis em aplicações médicas de precisão?

Tubo termorretrátil PET ultrafino com espessuras de parede recuperadas de 0,0005″ (12,7 µm) é alcançável para trabalhos de precisão com cateteres onde minimizar a DO adicional é fundamental - particularmente em cateteres neurovasculares com diâmetros de trabalho inferiores a 3 French, onde cada mícron de espessura de parede adicionada afeta diretamente a rastreabilidade do dispositivo através da anatomia cerebrovascular.
