Resposta rápida: O quê Tubo médico de poliimida É usado para
O tubo médico de poliimida é um tubo de plástico de parede fina e de alto desempenho extrudado ou fundido em resina de poliimida, usado principalmente como forro, bainha ou camada estrutural dentro de cateteres, microcateteres, fios-guia e outros dispositivos de administração minimamente invasivos. É escolhido porque a poliimida pode ser formada em paredes muito finas e precisas, em alguns projetos sob 0,001 polegada , embora ainda mantenha resistência à tração significativa, estabilidade em altas temperaturas e resistência a solventes, uma combinação que o náilon simples ou a tubulação de PTFE padrão geralmente não conseguem igualar na mesma espessura de parede. Os usos comuns incluem revestimentos de cateteres, hastes de microcateteres, revestimentos de fios-guia, revestimentos de bainha introdutora, dispositivos de acesso neurovascular e cardiovascular, componentes de administração de medicamentos e canais de instrumentos endoscópicos.
As seções abaixo abordam propriedades do material, estrutura interna, dimensionamento, como a poliimida se compara ao PTFE e ESPIAR, considerações de fabricação e um conjunto de perguntas frequentes coletadas de engenharia de dispositivos reais e conversas sobre fornecimento em torno de tubos médicos de poliimida.

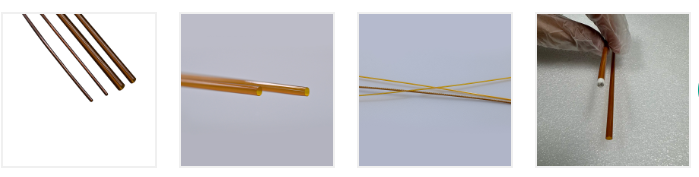

O que realmente é o tubo médico de poliimida
A poliimida é um polímero aromático construído a partir de ligações repetidas de imida, uma estrutura química que confere ao material uma estabilidade térmica e mecânica incomum para um plástico. Na forma de tubo, a resina de poliimida é normalmente processada por extrusão ou método de fundição contínua em um mandril, o que é parte do motivo pelo qual os tubos de poliimida médica podem atingir espessuras de parede muito mais finas do que a extrusão da maioria dos outros plásticos de engenharia pode suportar com segurança. O tubo acabado geralmente apresenta a tonalidade âmbar característica a marrom dourado associada aos materiais de filme de poliimida, uma característica visual que também facilita a identificação durante a montagem.
Como o tubo médico de poliimida de parede fina mantém o perfil externo de um dispositivo pequeno e ainda contribui com suporte mecânico real, ele é frequentemente selecionado como revestimento de base dentro de hastes de cateteres multicamadas, onde cada fração de milímetro de espessura de parede adicional reduz o espaço disponível para o lúmen de trabalho. Esta é uma razão central pela qual os tubos de poliimida para microcateteres e outras ferramentas neurovasculares com espaço limitado se tornaram uma escolha de material padrão entre engenheiros de dispositivos que trabalham em plataformas de acesso de pequeno diâmetro.
O tubo de poliimida também é valorizado por sua superfície de atrito relativamente baixo e tolerância consistente ao diâmetro interno, ambos os quais são importantes quando o tubo é usado como um revestimento de cateter de poliimida ao redor do qual uma haste externa mais rígida ou trança de reforço será construída.
Dentro do tubo: construção típica de camada
A tubulação médica de poliimida raramente é usada inteiramente sozinha em um dispositivo acabado. É mais comumente a base ou camada de revestimento dentro de um cateter multicamadas ou construção de bainha. O diagrama em corte abaixo mostra um arranjo comum, embora a combinação exata de camadas varie de acordo com o design do dispositivo.
- Revestimento externo - uma camada externa opcional lubrificada ou codificada por cores aplicada sobre o tubo base para manuseio e identificação.
- Reforço de trança ou bobina - uma trança opcional de metal ou polímero posicionada entre as camadas para adicionar resistência à torção e transmissão de torque.
- Parede de poliimida (tubo base) - a camada primária de poliimida extrudada ou fundida que suporta a maior parte do desempenho mecânico e térmico do tubo.
- Lúmen (furo interno) - o canal aberto que atravessa o tubo, dimensionado para a função do dispositivo alvo, tal como um caminho de fio-guia ou canal de distribuição de medicamento.
- Comprimento total do tubo - o tubo acabado contínuo produzido antes de ser cortado em comprimentos de trabalho específicos do dispositivo.
Principais propriedades importantes para o design do dispositivo
Estabilidade Térmica
A poliimida retém suas propriedades mecânicas em uma faixa de temperatura mais ampla do que a maioria dos tubos plásticos usados em dispositivos médicos, o que é importante durante as etapas de colagem por refluxo, ciclos de esterilização e qualquer processo em que o tubo seja exposto ao calor enquanto outros componentes estão sendo fixados a ele.
Resistência mecânica em relação à espessura da parede
Uma característica definidora da tubulação médica de poliimida é a quantidade de resistência à tração que ela retém mesmo em espessuras de parede extremamente finas. Isto é o que permite aos engenheiros projetar um dispositivo de pequeno diâmetro externo que ainda resiste a rasgos ou delaminação durante a navegação através de uma anatomia tortuosa.
Resistência química e a solventes
A poliimida resiste bem a muitos solventes e agentes de limpeza comuns usados durante a fabricação do dispositivo, o que reduz o risco de degradação do revestimento durante as etapas posteriores de colagem, revestimento ou refluxo em uma construção de cateter multicamadas.
Isolamento dielétrico e elétrico
A poliimida é um forte isolante elétrico, uma propriedade herdada de seu uso generalizado em circuitos flexíveis e aplicações de isolamento de fios fora da medicina, e que se torna relevante em dispositivos que integram elementos de detecção ou ablação próximos à tubulação.
Características de superfície para montagem de dispositivos
Uma superfície interna relativamente lisa e de baixo atrito e uma tolerância estreita ao diâmetro interno tornam o tubo de poliimida prático como revestimento de cateter de poliimida através do qual fios-guia ou outros instrumentos deslizarão repetidamente durante um procedimento.
Dimensionamento típico por aplicação de dispositivo
A tabela abaixo resume as faixas gerais de diâmetro interno observadas em categorias comuns de dispositivos que usam tubos médicos de poliimida para cateteres e sistemas de administração relacionados. O tamanho exato é sempre definido pelo design específico do dispositivo e pela anatomia alvo.
| Categoria do dispositivo | Diâmetro interno típico | Função típica da camada |
|---|---|---|
| Microcateter Neurovascular | Cerca de 0,4mm | Forro base sob trança |
| Cateter de diagnóstico | Cerca de 0,9 mm | Forro interno |
| Liner de fio-guia | Cerca de 0,3mm | Revestimento ou cobertura da bobina |
| Forro da bainha introdutora | Cerca de 1,2mm | Forro interno under braid |
| Canal de trabalho endoscópico | Cerca de 2,8 mm | Forro de canal de trabalho |
| Cateter para administração de medicamentos | Cerca de 0,6mm | Forro de lúmen de entrega |
Opções e tolerâncias comuns de espessura de parede
Os tubos médicos de poliimida de parede fina são normalmente produzidos em uma variedade de espessuras de parede padrão, dando aos engenheiros de dispositivos um ponto de partida antes de qualquer dimensionamento personalizado ser solicitado. Como as tolerâncias de extrusão de poliimida podem ser mantidas restritas em relação à espessura total da parede, mesmo as opções padrão mais finas permanecem práticas para aplicações de revestimento de suporte de carga, em vez de revestimentos puramente cosméticos.
Poliimida versus PTFE e ESPIAR para tubos médicos
A tubulação de PTFE é amplamente utilizada onde o atrito extremamente baixo e a ampla inércia química são a prioridade, mas geralmente não pode ser extrudado nas mesmas paredes finas e de tolerância estreita que a tubulação médica de poliimida alcança, e tende a ser mais propensa a rastejar sob carga. A tubulação ESPIAR oferece forte resistência mecânica e é frequentemente escolhida para seções de eixo mais rígidas, mas sua capacidade de espessura de parede em diâmetros muito pequenos é normalmente menos favorável que a poliimida e é um material mais difícil de processar em revestimentos ultrafinos.
Na prática, muitos designs de cateteres multicamadas usam poliimida como revestimento interno por sua resistência de parede fina e precisão dimensional, PTFE como revestimento interno lubrificante onde o desempenho de deslizamento é a prioridade, e PEEK ou plásticos de engenharia similares em seções proximais mais rígidas do eixo onde a resistência mecânica em massa é mais importante do que a espessura da parede.
| Propriedade | Poliimida | PTFE | PEEK |
|---|---|---|---|
| Capacidade de Parede Fina | Muito alto | Moderado | Inferior |
| Lubricidade de Superfície | Moderado | Muito alto | Moderado |
| Resistência mecânica em massa | Bom em paredes finas | Inferior, prone to creep | Alto |
Retenção de Propriedade em Temperatura Elevada
A colagem por refluxo, as etapas de contração térmica e os processos de esterilização expõem os componentes do cateter a temperaturas elevadas durante a fabricação ou preparação. O gráfico ilustrativo abaixo compara as tendências relativas de retenção de propriedades para poliimida, PTFE e PEEK à medida que a temperatura de processamento ou uso aumenta, com base em padrões gerais de comportamento de materiais comumente referenciados em recursos de engenharia de polímeros, em vez de um teste de laboratório específico.
Onde o tubo médico de poliimida é comumente usado
O tubo de poliimida para microcateteres é uma das aplicações mais visíveis, mas o material aparece em um conjunto mais amplo de categorias de dispositivos, uma vez consideradas suas vantagens de parede fina e estabilidade dimensional.
- Dispositivos de acesso neurovascular, incluindo microcateteres usados para navegar em vasos cerebrais pequenos e tortuosos.
- Cateteres cardiovasculares, onde um revestimento de cateter de poliimida suporta uma haste externa trançada ou enrolada.
- Revestimentos e liners de fio-guia que necessitam de uma cobertura externa fina e dimensionalmente estável.
- Bainhas introdutoras e sistemas de entrega para procedimentos estruturais cardíacos e vasculares periféricos.
- Canais de instrumentos endoscópicos e revestimentos de canais de trabalho.
- Lúmens do cateter para administração de medicamentos e fluidos onde a resistência química ao agente administrado é importante.
- Eixos de cateteres de eletrofisiologia e diagnóstico que combinam um revestimento de poliimida com componentes de detecção ou ablação.
Considerações de fabricação para engenheiros de dispositivos
Extrusão versus coextrusão multicamadas
O tubo médico de poliimida de camada única funciona bem como um revestimento independente, mas muitos projetos exigem construções multicamadas ou multilúmen construídas em um único processo contínuo, o que reduz o número de etapas de montagem posteriores e juntas no dispositivo acabado.
Integração de trança e bobina
Quando a transmissão de torque ou resistência à torção é necessária, uma camada de trança ou bobina é adicionada sobre o tubo base de poliimida antes de uma capa externa ser aplicada, um processo que precisa de um controle rígido da consistência dimensional do revestimento subjacente para evitar uma cobertura de reforço irregular.
Codificação e identificação de cores
Como vários lúmens ou camadas podem estar presentes em um único dispositivo, revestimentos externos codificados por cores ou camadas pigmentadas são frequentemente usados durante a fabricação para ajudar os operadores e técnicos de montagem a distinguir entre tubos de tamanho semelhante.
Solicitações personalizadas de dimensionamento e tolerância
As opções padrão de espessura e diâmetro de parede abrangem as plataformas de dispositivos mais comuns, mas trabalhar com um fornecedor de tubos de poliimida de grau médico que possa atender a solicitações de dimensionamento personalizado é útil para dispositivos com requisitos incomuns de lúmen ou perfil.
Erros comuns a serem evitados ao especificar tubos de poliimida
- Especificar uma espessura de parede sem confirmar como ela interage com a trança planejada ou com a camada de reforço em espiral.
- Ignorando a diferença de lubrificação da superfície em comparação com o PTFE quando o desempenho do deslizamento do fio-guia é uma prioridade.
- Assumir que uma única espessura de parede funciona para todo o comprimento do dispositivo, em vez de considerar zonas cônicas ou de transição.
- Escolher um fornecedor sem confirmar a capacidade de tolerância do diâmetro interno para aplicações com lúmens restritos.
- Ignorando as primeiras conversas com um fabricante de tubos médicos de poliimida sobre como o tubo se unirá às camadas adjacentes durante a montagem.
Sobre materiais poliméricos Ningbo Linstant
Desde a sua criação em 2014, a Ningbo Linstant Polymer Materials Co., Ltd. especializou-se em processamento de extrusão, revestimento e pós-processamento de tubos de polímero médico. O foco da empresa com os fabricantes de dispositivos médicos está centrado na precisão, na produção consistente e na capacidade diversificada de desenvolvimento de processos.
A Linstant opera um ambiente de oficina controlado que abrange quase 20.000 metros quadrados, equipado com 15 linhas de extrusão importadas cobrindo vários tamanhos de parafusos com capacidade de coextrusão de camada simples, dupla e tripla, oito linhas de extrusão PEEK, duas linhas de moldagem por injeção, cerca de 100 conjuntos de equipamentos de tecelagem, molas e revestimento e quarenta conjuntos de equipamentos de soldagem e conformação.
A cobertura do produto inclui tubos extrudados de camada única e multicamadas, tubos de lúmen único e múltiplo, tubos de balão de camada única, dupla e tripla, bainhas reforçadas em espiral e trançadas, tubos de material especial de engenharia PEEK e PI e uma variedade de soluções de tratamento de superfície. Como fabricante de tubos médicos de poliimida e fornecedor de tubos médicos de poliimida, a Linstant segue uma filosofia de que os materiais são a base e o artesanato é a chave, construindo plataformas conectadas através de fluoroplásticos, poliimidas, processos de trança e trabalho de tratamento de superfície.
Operando através de subsidiárias que gerenciam seus próprios campos especializados, mantendo-se em estreita coordenação, o grupo trabalha para aprofundar a inovação de produtos e a qualidade do serviço como fornecedor de tubos de poliimida de grau médico para parceiros em toda a indústria de tecnologia médica.
Perguntas frequentes
Q1. O que são tubos médicos de poliimida?
Um tubo plástico de parede fina extrudado ou fundido em resina de poliimida, usado como revestimento, bainha ou camada estrutural dentro de cateteres, microcateteres e dispositivos minimamente invasivos semelhantes.
Q2. Para que é usado o tubo de poliimida?
É comumente usado como revestimento de cateter, componente de eixo de microcateter, revestimento de fio-guia, revestimento de bainha introdutora e revestimento de canal de trabalho em instrumentos endoscópicos.
Q3. Por que a poliimida é usada em dispositivos médicos?
Ele combina uma espessura de parede muito fina alcançável com resistência à tração, estabilidade térmica e resistência química significativas, uma combinação que é difícil de combinar com outros tubos plásticos com a mesma espessura de parede.
Q4. Quais são as vantagens dos tubos de poliimida?
As principais vantagens incluem resistência de parede fina, tolerância dimensional restrita, estabilidade em altas temperaturas, boa resistência química e fortes propriedades de isolamento elétrico.
Q5. Quais aplicações usam tubos médicos de poliimida?
Cateteres neurovasculares e cardiovasculares, microcateteres, revestimentos de fio-guia, bainhas introdutoras, canais endoscópicos e cateteres para administração de medicamentos geralmente usam tubos de poliimida.
Q6. O tubo de poliimida é adequado para cateteres?
Sim, o tubo de poliimida para cateteres é uma escolha comum como camada de revestimento interno, especialmente em designs de eixo de cateter de pequeno diâmetro e multicamadas.
P7. Qual é a diferença entre tubos de poliimida e PTFE?
Poliimida generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Poliimida vs PEEK, o que é melhor para tubos médicos?
Nenhum dos dois é universalmente melhor. A poliimida é adequada para aplicações de revestimento de parede fina, enquanto o PEEK é frequentemente escolhido para seções de eixo proximal mais rígidas, onde a resistência mecânica em massa é mais importante do que a espessura da parede.
